锂电隔膜废料油提取

锂电隔膜废料油提取

锂电隔膜（湿法 PE/PP）废料里的油，主要是白油（石蜡油 / 矿物油），含量通常在30–70%；提取目标是高回收率、低残油、溶剂可循环、膜料能再生。晶华油脂的亚临界低温萃取正适合这种场景，比传统热洗 / 压榨 / 普通溶剂更稳、更干净、更易规模化。

一、锂电隔膜含油废料特点

· 废料来源：湿法隔膜生产的废膜、边料、次品膜

· 油分：白油（石蜡油），沸点 300℃+，常温黏度高

· 基材：高密度 PE/PP，熔点 130–150℃

· 典型含油率：30–70%，需降到 **<0.5%** 才能再生造粒

二、主流提取方法对比（晶华方案定位）

一句话：亚临界是锂电隔膜白油回收的工业化方案。

三、晶华油脂亚临界提取工艺（白油回收 + 膜再生）

1. 原料预处理

· 破碎：废膜撕碎至20–50mm，增加比表面积

· 除杂：去除金属、粉尘、胶块

· 干燥：50–60℃，含水率 <5%（防乳化）

2. 亚临界萃取（核心工段）

· 溶剂：食品级正丁烷（沸点 - 0.5℃，易回收、闪点高）

· 工艺参数：

o 温度：40℃（低温，PE 不熔融、白油不氧化）

o 压力：0.5MPa（液相萃取，效率高）

o 料溶比：1:1.2–1.5

o 萃取次数：2–3 级逆流

o 单罐时间：30–45min

· 流程：

0. 废膜投入萃取罐，抽真空脱氧

1. 注入正丁烷，低温浸泡 + 搅拌萃取

2. 混合油（白油 + 正丁烷）排出，进入蒸发系统

3. 萃后膜渣低压脱溶，残油 <0.5%、残溶<10ppm，可直接造粒再生

3. 混合油分离（溶剂循环 + 白油精制）

· 蒸发：45–55℃、负压，正丁烷汽化→冷凝回收（回收率 **≥99%**）

· 白油精制（可选）：

o 减压蒸馏：脱除轻组分、水分

o 过滤 / 脱色：得工业级白油，可回供隔膜生产

4. 设备配置（晶华标准线，1–50 吨 / 天）

· 预处理：撕碎机→振动筛→烘干机

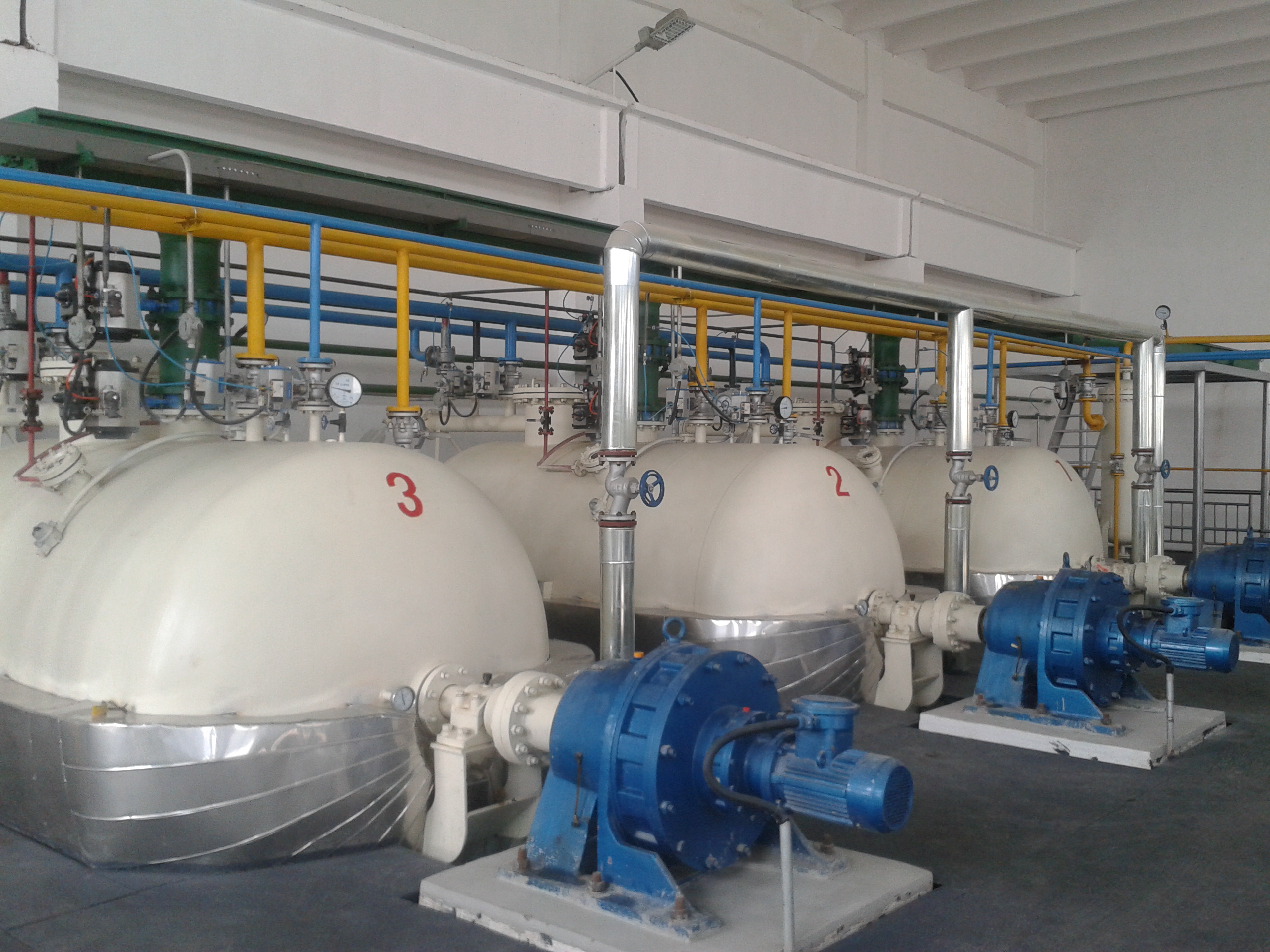

· 萃取系统：500–13000L 萃取罐 ×2–4、溶剂储罐、冷凝回收

· 分离精制：蒸发器、精馏塔、白油储罐

· 膜再生：脱溶膜→挤出造粒→再生 PE 颗粒

四、关键技术优势（晶华方案）

1. 低温保护：全程 <50℃，PE 不降解、白油不变质，膜料可100% 再生

2. 高回收低残油：白油回收率92–97%，膜残油 <0.5%，达再生造粒标准

3. 安全环保：正丁烷闭路循环、无废水、低 VOC；残溶 <10ppm，符合 GB 2760

4. 综合价值高：白油回用生产，膜料再生造粒，废料变资源，降低隔膜生产成本

五、典型产能与投资（参考）

· 小试线：50–200kg / 天，投资 80–150 万

· 工业化线：5–20 吨 / 天，投资 300–800 万

· 占地：500–1500㎡（含预处理 + 萃取 + 精制 + 仓储）

六、晶华油脂可提供的服务

· 小试→中试→工业化交钥匙工程（设计、制造、安装、调试、培训）

· 技术：39 项亚临界萃取，含锂电隔膜白油回收工艺

· 案例：国内50 + 条植物 / 油脂萃取线，已落地锂电隔膜白油回收项目

·
